Raccords de liaison pour cellules de migration «MigraControl®»

Au niveau du raccord d’entrée et de la sortie de chaque cellule, vous pouvez branche une sonde, une pompe de prélèvement d’air, un tube de thermo-désorption ou un capteur spécifique.
Vous trouverez le raccord GL14 adapté au diamètre du tube à monter ci-dessous.

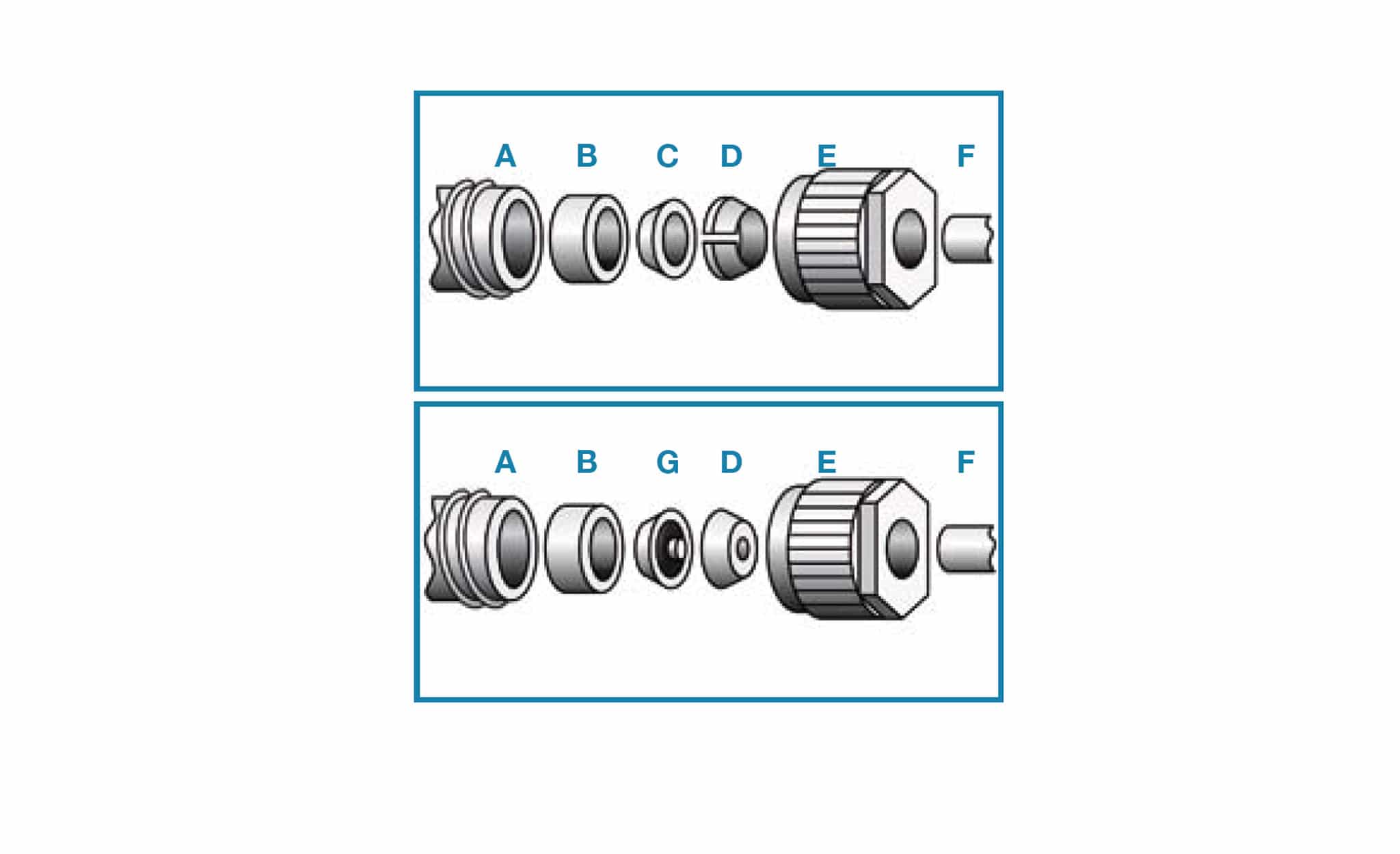

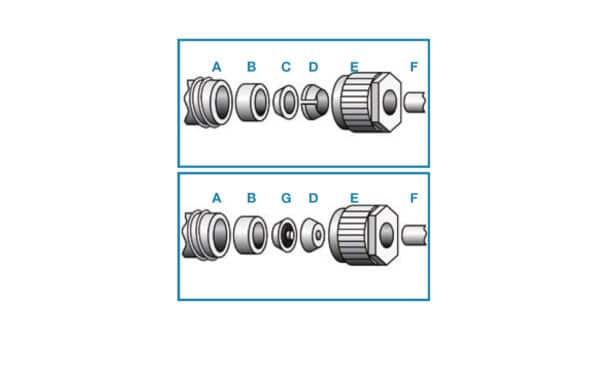

• A – Manchon à visser à pas-de-vis type GC
• B – Cylindre d’étanchéité
• C – Cône d’étanchéité
• D -Cône de serrage
• E – Ecrou de serrage
• F – Tube ou capillaire
• G – Cône d’étanchéité avec joint torrique derrière la lèvre PTFE (uniquement pour les capillaires < Ø3mm)

Montage :
1. Enfiler l’écrou de serrage sur le tube
2. Monter dans l’ordre le cône de serrage, le cône d’étanchéité suivi du cylindre d’étanchéité
3. Visser l’ensemble sur le manchon à visser GL14

Données techniques :

Stabilité thermique : -50°C à +250°C
Résistance aux produits chimiques : Excellente
Pression max : 10 bars
Conforme aux normes : FDA
Matériaux : PPS
Surface de contact avec le médium : PTFE

Réf : MC-RA* Catégorie :

Toutes les variations

ImageRéfCatégorie MigraControlDésignation / PropriétésQtéDemander un devis
MC-RA11Raccords de liaisonPOUR TUYAU EXTERNE - Ø : 8 mm
GL : 14
MC-RA10Raccords de liaisonPOUR TUYAU EXTERNE - Ø : (1/4’’) - 6,35 mm
GL : 14
MC-RA9Raccords de liaisonPOUR TUYAU EXTERNE - Ø : 6 mm
GL : 14
MC-RA8Raccords de liaisonPOUR TUYAU EXTERNE - Ø : 5 mm
GL : 14
MC-RA7Raccords de liaisonPOUR TUYAU EXTERNE - Ø : 4 mm
GL : 14
MC-RA6Raccords de liaisonPOUR TUYAU EXTERNE - Ø : (1/8’’) - 3,2 mm
GL : 14
MC-RA5Raccords de liaisonPOUR TUYAU EXTERNE - Ø : 3 mm
GL : 14
MC-RA4Raccords de liaisonPOUR TUYAU EXTERNE - Ø : 2 mm
GL : 14
MC-RA3Raccords de liaisonPOUR TUYAU EXTERNE - Ø : (1/16’’) - 1,6 mm
GL : 14
MC-RA2Raccords de liaisonPOUR TUYAU EXTERNE - Ø : 1 mm
GL : 14
MC-RA1Raccords de liaisonPOUR TUYAU EXTERNE - Ø : (1/32’’) - 0,8 mm
GL : 14

Informations complémentaires

Catégorie MigraControl

Raccords de liaison
