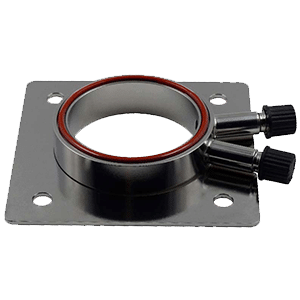

Cellule de migration en acier inoxydable «MigraControl®»

Résistant jusqu’à 180°C

Caractéristiques techniques :
La cellule de migration en acier inoxydable « MigraControl® » conforme à la directive UE 1935/2004 et à la norme EN 1186-1:2002 se compose d’un kit de plaques de fixation et d’un anneau central de votre choix.

*** – Retrouvez davantage d’informations en bas de page – ***

Réf : Migracontrol-I Catégorie :

Toutes les variations

ImageRéfCatégorie MigraControlDiamètre nominal MigraControlVolume MigraControl (ml)Surface approx. 1 côté / 2 côtés [dm²]Désignation / PropriétésQtéDemander un devis

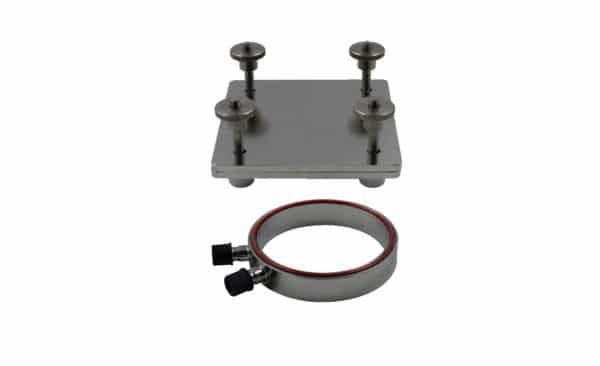

MC-KIT-IKit de plaque de fixationN.CN.CN.CKit de plaques de fixation (convient pour tous les anneau centraux) :
• 2 plaques en VA 1.4571 avec orifices, face intérieure polie en acier inoxydable.
• 4 vis en acier inoxydable (M8), avec vis moletées en acier inoxydable.
• 4 rondelles.
• 4 pieds blancs en PTFE.
Anneau central en acier inox MigraControl DN30. Ref AC-30-I AC-30-IAnneau centralDN30env. 100,05/0,1VA 1.4571, embouts de remplissage et de vidange en acier inoxydable avec filetage GL14, bouchon fileté GL14 compris (capuchons en PPS et joint en PTFE/silicone).
• 2 joints toriques en FEP/silicone s’insérant dans la rainure de l’anneau central (en haut et en bas)

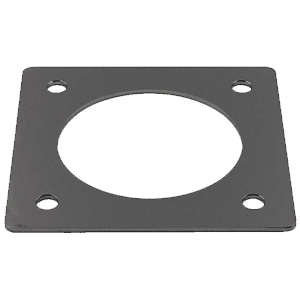

• Aide au positionnement en V2A 1.4301
Anneau central en acier inox MigraControl DN60. Ref AC-60-I AC-60-IAnneau centralDN60env. 500,25/0,5VA 1.4571, embouts de remplissage et de vidange en acier inoxydable avec filetage GL14, bouchon fileté GL14 compris (capuchons en PPS et joint en PTFE/silicone).
• 2 joints toriques en FEP/silicone s’insérant dans la rainure de l’anneau central (en haut et en bas)
• Aide au positionnement en V2A 1.4301
Anneau central en acier inox MigraControl DN70. Ref AC-70-I AC-70-IAnneau centralDN70env. 700,35/0,7VA 1.4571, embouts de remplissage et de vidange en acier inoxydable avec filetage GL14, bouchon fileté GL14 compris (capuchons en PPS et joint en PTFE/silicone).
• 2 joints toriques en FEP/silicone s’insérant dans la rainure de l’anneau central (en haut et en bas)
• Aide au positionnement en V2A 1.4301
Anneau central en acier inox MigraControl DN80. Ref AC-80-I AC-80-IAnneau centralDN80env. 1000,50/1,0VA 1.4571, embouts de remplissage et de vidange en acier inoxydable avec filetage GL14, bouchon fileté GL14 compris (capuchons en PPS et joint en PTFE/silicone).
• 2 joints toriques en FEP/silicone s’insérant dans la rainure de l’anneau central (en haut et en bas)
• Aide au positionnement en V2A 1.4301
Anneau central en acier inox MigraControl DN90. Ref AC-90-I AC-90-IAnneau centralDN90env. 1200,60/1,2VA 1.4571, embouts de remplissage et de vidange en acier inoxydable avec filetage GL14, bouchon fileté GL14 compris (capuchons en PPS et joint en PTFE/silicone).
• 2 joints toriques en FEP/silicone s’insérant dans la rainure de l’anneau central (en haut et en bas)
• Aide au positionnement en V2A 1.4301
Anneau central en acier inox MigraControl DN100. Ref AC-100-I AC-100-IAnneau centralDN100env. 1500,75/1,5VA 1.4571, embouts de remplissage et de vidange en acier inoxydable avec filetage GL14, bouchon fileté GL14 compris (capuchons en PPS et joint en PTFE/silicone).
• 2 joints toriques en FEP/silicone s’insérant dans la rainure de l’anneau central (en haut et en bas)
• Aide au positionnement en V2A 1.4301
Anneau central en acier inox MigraControl DN110. Ref AC-110-I AC-110-IAnneau centralDN110env. 1700,95/1,9VA 1.4571, embouts de remplissage et de vidange en acier inoxydable avec filetage GL14, bouchon fileté GL14 compris (capuchons en PPS et joint en PTFE/silicone).
• 2 joints toriques en FEP/silicone s’insérant dans la rainure de l’anneau central (en haut et en bas)
• Aide au positionnement en V2A 1.4301
Anneau central en acier inox MigraControl DN120. Ref AC-120-I AC-120-IAnneau centralDN120env. 2001,00/2,0VA 1.4571, embouts de remplissage et de vidange en acier inoxydable avec filetage GL14, bouchon fileté GL14 compris (capuchons en PPS et joint en PTFE/silicone).
• 2 joints toriques en FEP/silicone s’insérant dans la rainure de l’anneau central (en haut et en bas)

Description

La migration des substances à faible poids moléculaire de l’emballage vers son contenu peut se faire de deux façons :
a. Dans la pile ou dans le rouleau, par maculage.
b. Migration à travers le support d’impression, vers le compartiment de remplissage.

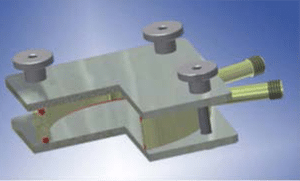

1. La flexibilité vis-à-vis des différentes dimensions d’échantillons possibles est garantie par l’utilisation d’anneaux centraux de même hauteur avec des diamètres inférieurs à DN120, ceux-ci étant assemblés en une chambre d’essai au moyen de deux plaques de fixation.



2. La cellule de migration en acier inoxydable est simple à ouvrir et fermer au moyen d’une vis moletée en acier inoxydable. Son format compact peu encombrant permet de stocker le module tant à l’horizontale qu’à la verticale dans l’étuve pendant la phase de conditionnement.
3. Des joints toriques en FEP flexible et résistant aux produits chimiques sont utilisés comme éléments d’étanchéité. Les embouts de remplissage présentent un diamètre intérieur pratique pour le remplissage de l’anneau central et sont fermés par un bouchon fileté GL14 résistant à la chaleur, tel que ceux couramment utilisés en laboratoire.

Informations complémentaires

Catégorie MigraControl

Anneau central, Kit de plaque de fixation

Matière MigraControl

Acier inox

Diamètre nominal MigraControl

DN100, DN110, DN120, DN30, DN60, DN70, DN80, DN90, N.C

Volume MigraControl (ml)

env. 10, env. 100, env. 120, env. 150, env. 170, env. 200, env. 50, env. 70, N.C

Surface approx. 1 côté / 2 côtés [dm²]

0,05/0,1, 0,25/0,5, 0,35/0,7, 0,50/1,0, 0,60/1,2, 0,75/1,5, 0,95/1,9, 1,00/2,0, N.C
